Schachtabdeckungen

Peter Seidenfuß GmbH

Verfüllbare Schachtdeckungen aus Edelstahl

Einsatzempfehlung:

Geeignet für Schächte im Gebäudeinneren, Park- und Verkehrsflächen
sowie Industrie- und Gewerbeflächen. Als Sonderausführung gas- und wasserdicht.

Ausführung nach DIN 1229 und DIN EN 124 in Edelstahl Werkstoff-Nr. 4301.

Belastung:

Material:

Deckel:

Sonderausführung: zusätzlich abgekanteter Deckel:



Normalausführung Gas- und wasserdichte Ausführung
Nr. Schachtmaße in L-mm Gewicht Nr. Gewicht
innen a x b außen A x B kg kg
Ausführungen in 2 mm Stärke
800 300 x 300 480 x 480 13 813 14
801 400 x 400 580 x 580 15 814 16
802 500 x 500 680 x 680 16 815 18
803 500 x 635 680 x 815 18 816 19
804 635 x 635 815 x 815 21 817 23
805 635 x 760 815 x 940 24 818 25
806 635 x 885 815 x 1065 28 819 29
807 760 x 760 940 x 940 29 820 31
808 800 x 800 980 x 980 29 821 31
809 500 x 1000 680 x 1180 31 822 33
810 800 x 1000 980 x 1180 35 823 37
811 885 x 885 1065 x 1065 35 824 37
812 1000 x 1000 1180 x 1180 44 825 45

Mitlieferung:
2 Aushebehaken für den Deckel

Mitlieferung:
2 Aushebehaken, 1 Schraubenschlüssel

Sonderausführungen auf Anfrage

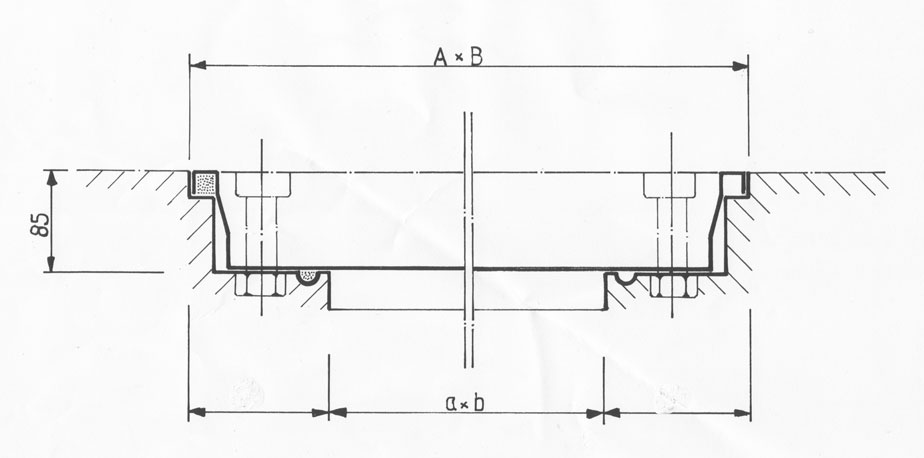

Schnittzeichnung

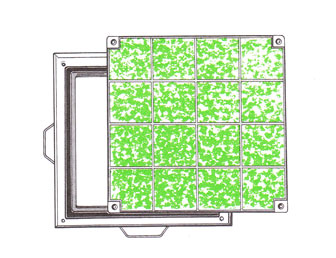

Ansicht von oben
